화면 구성

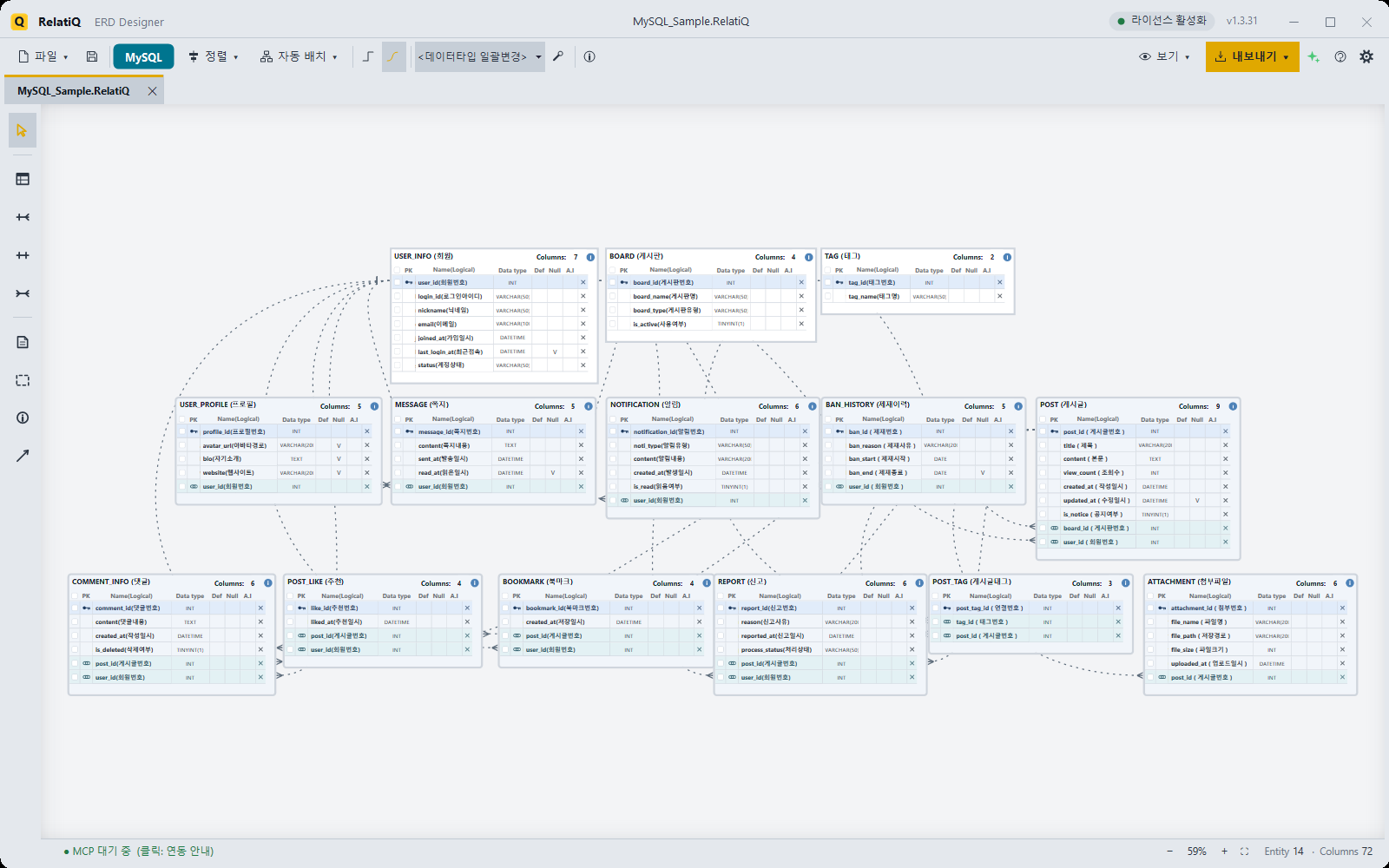

RelatiQ 메인 창은 위에서부터 제목줄 → 툴바 → 프로젝트 탭 → 왼쪽 도구막대와 캔버스 → 상태바 순서로 되어 있습니다. 메뉴와 설정은 툴바에, 엔티티 · 관계선 · 메모 같은 그리기 도구는 왼쪽 도구막대에 모여 있습니다. 확대 배율과 엔티티 수는 맨 아래 상태바에서 봅니다.
이럴 때 씁니다
- 처음 실행해서 어디에 무엇이 있는지 익힐 때.
- 아이콘만 있는 버튼이 무슨 버튼인지 궁금할 때(마우스를 잠시 올리면 이름과 단축키가 나옵니다).
- 툴바 메뉴나 도구막대가 회색으로 눌리지 않을 때.
- 제목줄 파일 이름 옆의 점이나 상태바 왼쪽 글자가 무슨 뜻인지 알고 싶을 때.
- 창을 화면 반쪽에 붙이거나 다른 모니터로 옮길 때.
메뉴 위치
이 쪽은 메인 창 전체를 다룹니다.
| 번호 | 영역 | 위치 | 하는 일 |
|---|---|---|---|
| ① | 제목줄 | 맨 위 | 파일 이름 · 저장 안 된 변경 표시 · 라이선스 상태 · 버전 · 창 버튼 |
| ② | 툴바 | 제목줄 아래 | 파일 · 정렬 · 자동 배치 · 선 모양 · 데이터타입 일괄변경 · 프로젝트정보 / 보기 · 내보내기 · AI · 도움말 · 환경설정 |
| ③ | 프로젝트 탭 | 툴바 아래 | 열려 있는 프로젝트를 탭으로 바꿔 가며 봅니다 |
| ④ | 왼쪽 도구막대 | 캔버스 왼쪽 세로 | 선택 · 엔티티 · 관계선 3종 · 메모 · 그룹박스 · 프로젝트 정보 스탬프 · 화살표 |
| ⑤ | 캔버스 | 가운데 | ERD를 그리는 작업 영역 |
| ⑥ | 상태바 | 맨 아래 | 지금 도구 안내 · MCP 상태 · 확대/축소 · 엔티티 수와 컬럼 수 |
화면과 버튼
① 제목줄
| 위치 | 내용 |
|---|---|
| 왼쪽 | RelatiQ 로고와 "RelatiQ ERD Designer" |
| 가운데 | 지금 보고 있는 프로젝트의 파일 이름. 한 번도 저장하지 않았으면 새 프로젝트. 저장하지 않은 변경이 있으면 이름 오른쪽에 작은 점(●)이 붙습니다 |
| 오른쪽 | 라이선스 상태 — 무료버전 · 라이선스 활성화 · 라이선스 만료 · 라이선스 오류 · 다른 컴퓨터의 라이선스 중 하나. 그 옆에 버전 번호 |
| 오른쪽 끝 | 최소화(─) · 최대화(☐)/이전 크기 · 닫기(✕) |
- 제목줄을 끌면 창이 옮겨지고, 두 번 클릭하면 최대화 ↔ 이전 크기로 바뀝니다.
- Windows 창 맞추기(스냅)가 됩니다. 제목줄을 화면 왼쪽이나 오른쪽 끝으로 끌면 화면 반쪽에, 위쪽 끝으로 끌면 화면 전체에 맞춰집니다. Win+← · Win+→ · Win+↑도 됩니다.
- 모니터가 여러 대면 창이 있는 모니터에서 최대화됩니다.
- 라이선스 상태의 뜻과 등록 방법은 무료판 · 정품 · 라이선스 등록에 있습니다.

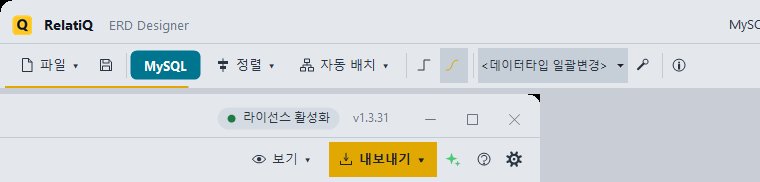

② 툴바
왼쪽(왼쪽부터)
| 버튼 | 하는 일 | 자세히 |
|---|---|---|
| 파일 ▾ | 새 프로젝트…(Ctrl+N) · 열기…(Ctrl+O) · 최근 파일 · 저장(Ctrl+S) · 다른 이름으로 저장… | 기본 조작 |
| 저장 아이콘 | 지금 프로젝트를 바로 저장합니다(Ctrl+S와 같음) | 기본 조작 |
| 데이터베이스 배지 | 지금 프로젝트의 데이터베이스 종류(예: MSSQL · MySQL · ORACLE · PostgreSQL · MongoDB). 종류마다 색이 다릅니다 | 프로젝트 시작 창 |
| 정렬 ▾ | 선택한 엔티티를 왼쪽 · 위쪽 · 오른쪽 · 아래쪽 · 가로 가운데 · 세로 가운데로 정렬 | 정렬과 자동 배치 |
| 자동 배치 ▾ | 계층 구조로 배치 · 트리 배치 (다중 루트) · 겹침 풀기 · 선택 엔티티 폭 통일 · 관계선 정리 | 정렬과 자동 배치 |
| 직각선 · 베지어 곡선 아이콘 | 직각선 사용 / 베지어 곡선 사용 — 관계선 모양을 캔버스 전체에서 바꿉니다. 켜진 쪽이 강조색으로 보입니다 | 관계선(FK) 편집 · 기호 표기 |
| <데이터타입 일괄변경> 목록 + 렌치 아이콘 | 체크한 컬럼 행에 자주 쓰는 데이터타입을 한 번에 넣습니다. 렌치 아이콘(일괄변경 데이터타입)으로 목록을 편집합니다 | 엔티티(테이블) 편집 |
| ⓘ 프로젝트정보 | 프로젝트명 · 고객사 · 디자이너를 보고 고칩니다(데이터베이스 종류는 읽기 전용) | 프로젝트 시작 창 |
오른쪽(왼쪽부터)
| 버튼 | 하는 일 | 자세히 |
|---|---|---|
| 보기 ▾ | 엔티티 표시 모드 · 미니뷰 · 테마 · 캔버스 배경 · 관계선 기호 표기 · 항상 편집 모드 | 보기 |
| 내보내기 ▾(노란 버튼) | DDL 스크립트 생성… · DB에 직접 생성… · 테이블 정의서 (전체 리포트)… · ERD 이미지 저장…. Ctrl+E를 누르면 이 메뉴가 열립니다 | DDL 스크립트 · DB에 직접 생성 |
| ✦ AI 어시스턴트(초록 아이콘) | AI 어시스턴트 패널을 열고 닫습니다. 환경설정에서 AI 기능을 켰을 때만 보입니다 | AI 기능 |
| 물음표 아이콘 도움말 | 맨 위에 지금 버전이 보이고, 아래에 사용설명서 · 참조사이트 · 언어 설정… · 정보 / 라이선스가 있습니다 | 환경설정 · 도움말 · 언어 |
| 톱니바퀴 아이콘 환경설정 | 환경설정 창을 엽니다 | 환경설정 · 도움말 · 언어 |
- 버튼 위에 마우스를 잠시 올리면 이름과 단축키가 나옵니다.
- 프로젝트가 열려 있지 않으면 저장 아이콘, 정렬 ▾, 자동 배치 ▾, 데이터타입 일괄변경, 프로젝트정보, 보기 ▾, 내보내기 ▾는 회색으로 눌리지 않습니다. 파일 ▾, 도움말, 환경설정은 언제나 쓸 수 있습니다.
③ 프로젝트 탭
- 툴바 바로 아래에 열려 있는 프로젝트가 탭으로 나란히 놓입니다. 여러 프로젝트를 한꺼번에 열고 탭을 클릭해 오갑니다.
- 지금 보고 있는 탭은 더 밝고, 위쪽에 강조색 선이 있습니다.
- 탭에는 파일 이름이 보입니다. 아직 저장하지 않은 새 프로젝트는
noName1,noName2처럼 나옵니다. - 탭 오른쪽의 ✕를 클릭하면 그 프로젝트를 닫습니다. 저장하지 않은 변경이 있으면 파일 이름과 함께 "변경 내용을 저장하시겠습니까?"라고 묻습니다. 예를 클릭하면 저장한 뒤 닫고, 아니요를 클릭하면 저장하지 않고 닫습니다.
④ 왼쪽 도구막대
캔버스 왼쪽의 세로 막대입니다. 위에서부터 다음 순서로 놓여 있고, 사이사이에 구분선이 있습니다. 이름은 마우스를 올리면 나오는 글자입니다.
| 순서 | 도구 | 단축키 | 하는 일 |
|---|---|---|---|
| 1 | 선택 | V · Esc | 기본 상태. 객체를 고르고 옮기고 편집합니다 |
| 2 | 엔티티 추가 | E | 클릭한 자리에 새 엔티티(테이블)를 놓습니다 |
| 3 | 비식별 관계선 추가 | R | 비식별 관계(1:N)를 그립니다. 부모의 PK가 자식의 일반 FK 컬럼이 됩니다 |
| 4 | 식별 관계선 추가 | — | 식별 관계(1:1)를 그립니다. 부모의 PK가 자식의 PK이자 FK가 됩니다 |
| 5 | 다대다(N:N) 관계선 추가 | — | 두 엔티티 사이의 다대다 관계를 그립니다 |
| 6 | 메모 추가 | M | 글을 적는 메모 상자를 놓습니다 |
| 7 | 그룹박스 추가 | — | 관련 엔티티를 묶어 보여 주는 배경 상자를 놓습니다 |
| 8 | 프로젝트정보 | — | 프로젝트명 · 고객사 · 디자이너가 적힌 프로젝트 정보 스탬프를 놓습니다 |
| 9 | 화살표 라인 추가 | — | 설명용 화살표를 그립니다(시작점 → 끝점 클릭) |
- 지금 고른 도구는 강조색으로 표시됩니다. 상태바 왼쪽에도 무엇을 하는 중인지 안내가 나옵니다.
- 도구를 고르고 캔버스를 클릭하면 그 자리에 객체가 생기고, 다시 선택 상태로 돌아옵니다. 하나 더 놓으려면 도구를 다시 고릅니다.
- Esc를 누르면 언제든 하던 일을 그만두고 선택 상태로 돌아옵니다.
- 프로젝트가 열려 있지 않으면 도구막대 전체가 회색입니다.
- 화면 이동용 도구는 따로 없습니다. 캔버스의 빈 바탕을 끌거나 Space를 누른 채 끌면 화면이 움직입니다(→ 기본 조작).
- 각 도구의 자세한 사용법은 엔티티(테이블) 편집, 관계선(FK) 편집 · 기호 표기, 메모 · 그룹박스 · 프로젝트 정보 · 화살표에 있습니다.
⑤ 캔버스
- ERD를 그리는 작업 영역입니다. 끝이 없는 캔버스라 스크롤바가 없고, 어느 쪽으로든 필요한 만큼 넓어집니다.
- 빈 바탕을 끌면 화면이 움직이고, 마우스 휠을 굴리면 확대 · 축소됩니다(→ 기본 조작).
- 큰 ERD는 화면에 보이는 부분부터 그려서 빨리 열립니다. 화면을 옮기면 나머지가 이어서 그려집니다.
- 빈 바탕을 마우스 오른쪽 버튼으로 클릭하면 메뉴가 나옵니다.
| 메뉴 | 하는 일 | 자세히 |
|---|---|---|
| 여기에 엔티티 추가 | 클릭한 자리에 새 엔티티를 놓습니다 | 엔티티(테이블) 편집 |
| 겹침 풀기 | 서로 겹친 엔티티만 밀어내 떼어 놓습니다 | 정렬과 자동 배치 |
| 전체 리포트 | 모든 엔티티의 테이블 정의서를 미리 봅니다 | 테이블 정의서 |
| JSON 붙여넣기 | 클립보드의 JSON으로 엔티티와 관계선을 만듭니다 | AI 기능 |
⑥ 상태바
| 위치 | 내용 |
|---|---|
| 왼쪽 | 지금 도구가 하는 일을 강조색 글자로 안내합니다(아래 표). 그 옆의 ● MCP 대기 중 (클릭: 연동 안내)를 클릭하면 RelatiQ MCP 연동 안내 창이 열립니다(→ MCP 연동) |
| 오른쪽 | 확대/축소 버튼과 배율, 엔티티 수와 컬럼 수 |
왼쪽 안내 글자(도구에 따라 바뀝니다)
| 하는 일 | 상태바 글자 |
|---|---|
| 엔티티 · 메모 · 그룹박스 · 프로젝트 정보 스탬프 놓기 | "엔티티 추가 — 놓을 위치를 클릭하세요 (ESC 취소)"처럼 무엇을 놓는지와 함께 |
| 관계선 그리기 | "관계선 추가 — 부모(참조되는) 엔티티를 클릭하세요" → "관계선 추가 — 자식(참조하는) 엔티티를 클릭하세요" |
| 화살표 그리기 | "화살표 라인 추가 — 시작점과 끝점을 클릭하세요 (ESC 취소)" |
| Space로 화면 이동 | "화면 이동 중 (Space)" |
오른쪽 확대/축소와 개수
| 표시 | 하는 일 |
|---|---|
| − | 10%씩 축소합니다(축소 (휠)) |
| 배율(예: 100%) | 지금 배율입니다. 클릭하면 100%로 돌아갑니다 |
| + | 10%씩 확대합니다(확대 (휠)) |
| ⛶ | ERD 전체가 화면에 들어오게 맞춥니다(화면에 맞춤 (Ctrl+0)) |
| Entity · Columns | 캔버스에 있는 엔티티 수와 전체 컬럼 수 |
따라 하기
도구로 객체 하나 놓기
- 도구 고르기
왼쪽 도구막대에서 엔티티 추가를 클릭합니다(또는 E). 아이콘이 강조색으로 바뀝니다.
- 안내 확인
상태바 왼쪽에 "엔티티 추가 — 놓을 위치를 클릭하세요 (ESC 취소)"가 나옵니다.
- 캔버스 클릭
놓고 싶은 자리를 클릭하면 새 엔티티가 생기고 선택 상태로 돌아옵니다. 그만두려면 클릭하기 전에 Esc를 누릅니다.
창을 화면 반쪽에 붙이기
- 제목줄 끌기
제목줄의 빈 곳을 잡고 화면 왼쪽(또는 오른쪽) 끝까지 끕니다.
- 놓기
창이 화면 반쪽에 맞춰집니다. 화면 위쪽 끝으로 끌면 화면 전체에 맞춰집니다.
- 되돌리기
제목줄을 두 번 클릭하거나 아래로 끌어 내리면 이전 크기로 돌아옵니다.
알아 두기
아이콘 이름이 기억나지 않으면 마우스를 잠시 올려 두세요. 대부분 이름과 단축키가 함께 나옵니다.
열린 프로젝트가 없는 것입니다. 파일 ▾ › 새 프로젝트…나 열기…로 프로젝트를 여세요.
(V · E · R · M)는 글자를 입력하는 중에는 동작하지 않습니다. 컬럼 이름을 적다가 E를 눌러도 엔티티가 생기지 않습니다.
창의 ✕를 클릭하면 저장하지 않은 프로젝트마다 저장할지 묻습니다. 여기서 아니요를 고르면 저장하지 않고 닫히며, 닫기를 취소하는 버튼은 없습니다. 먼저 Ctrl+S로 저장해 두세요.
창은 툴바가 한 줄에 다 들어가는 너비보다 좁게 줄어들지 않습니다.
자주 묻는 것
화면 이동(손) 도구가 보이지 않아요.
따로 두지 않습니다. 캔버스의 빈 바탕을 그냥 끌면 화면이 움직이고, 엔티티 위에서는 Space를 누른 채 끌면 됩니다.
AI 어시스턴트 버튼(✦)이 없어요.
환경설정의 AI 기능 설정 탭에서 AI 기능을 켜고 저장하면 나타납니다(→ AI 기능).
제목줄 파일 이름 옆에 점이 붙어 있어요.
저장하지 않은 변경이 있다는 표시입니다. Ctrl+S로 저장하면 사라집니다.
상태바의 "MCP 대기 중"은 무엇인가요?
외부 AI 툴(Claude Desktop · Cursor 등)이 이 RelatiQ에 연결할 수 있는 상태라는 뜻입니다. 클릭하면 연결 방법 안내 창이 열립니다(→ MCP 연동).
Ctrl+E를 눌렀는데 DDL 창이 아니라 메뉴가 열려요.
Ctrl+E는 내보내기 ▾ 메뉴를 엽니다. 메뉴에서 DDL 스크립트 생성…을 고르세요.
