ERD 이미지 · 쿼리/코드 생성

메뉴 위치

• ERD 이미지: 툴바의 내보내기 ▾ › ERD 이미지 저장…
• 쿼리 · 코드: 캔버스에서 엔티티를 마우스 오른쪽 버튼으로 클릭하면 나오는 메뉴. 메뉴 이름은 화면 언어를 따릅니다(SQL 문 이름 Create · Select · Insert · Update는 영어 그대로).

화면과 버튼

ERD 이미지 저장

• ERD 이미지 저장…을 클릭하면 Windows 저장 창이 열립니다. 파일 형식은 PNG(*.png) 하나입니다.
• 캔버스에서 엔티티 · 메모 · 그룹박스 같은 객체가 있는 범위만 잘라 저장합니다. 빈 여백은 들어가지 않습니다.
• 큰 프로젝트에서 아직 화면에 그려지지 않은 엔티티도 모두 그림에 들어갑니다.
• 저장이 끝나면 그림이 기본 그림 보기 프로그램에서 바로 열립니다.

엔티티 우클릭 메뉴

쿼리 · 코드 항목은 맨 끝에서 편집 창과 클립보드로 복사 중 하나를 고릅니다.

• 편집 창 — QUERY STRING 창에 결과를 보여 줍니다. 창 안에서 고치거나 골라 복사할 수 있습니다.
• 클립보드로 복사 — 결과를 바로 복사하고 "클립보드에 복사되었습니다." 알림을 띄웁니다. 원하는 곳에 붙여 넣으면 됩니다.

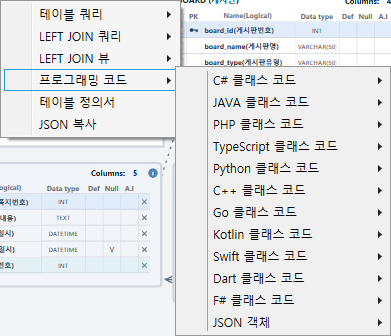

프로그래밍 코드 아래 항목:

• 클래스 이름은 엔티티 물리명, 속성(필드)은 컬럼 물리명입니다. 엔티티 논리명은 클래스 위에, 컬럼 논리명은 각 속성 옆에 주석으로 붙습니다.
• 자료형은 언어에 맞게 바뀝니다(예: 문자열 컬럼은 string, 날짜 컬럼은 날짜 형식). 맞는 형식이 없는 자료형은 언어에 따라 any 같은 넓은 형식으로 들어갑니다.
• Create 문은 프로젝트의 데이터베이스 종류에 맞는 문법으로 만들어집니다. LEFT JOIN 쿼리 · LEFT JOIN 뷰는 컬럼 이름을 대괄호로 감싸 만들므로, SQL Server가 아닌 데이터베이스에서는 그 데이터베이스의 표기로 바꿔 씁니다.

따라 하기

ERD 이미지 저장하기

1. 배치를 정리합니다

   엔티티가 겹쳐 있으면 자동 배치 ▾로 정리합니다 → 정렬과 자동 배치.

2. 확대 배율을 맞춥니다

   그림 크기는 지금 화면의 확대 배율을 따릅니다. 화면 아래 상태바의 배율(%)을 클릭하면 100%가 됩니다.

3. 내보내기 ▾ › ERD 이미지 저장…을 클릭합니다

   저장 창이 열립니다.

4. 파일 이름을 정하고 저장합니다

   PNG 파일로 저장됩니다.

5. 열린 그림을 확인합니다

   저장한 그림이 기본 그림 보기 프로그램에서 열립니다.

엔티티 하나를 클래스 코드로 바꾸기

1. 엔티티를 마우스 오른쪽 버튼으로 클릭합니다

   엔티티 머리글(이름 부분)에서 클릭하면 됩니다.

2. 프로그래밍 코드에서 언어를 고릅니다

   예: C# 클래스 코드.

3. 클립보드로 복사를 클릭합니다

   "클립보드에 복사되었습니다." 알림이 뜨면 개발 도구에 붙여 넣습니다. 먼저 보고 싶으면 편집 창을 고릅니다.

부모 테이블을 붙인 조회 쿼리 만들기

1. 외래키가 있는 자식 엔티티를 마우스 오른쪽 버튼으로 클릭합니다

   관계선으로 부모와 이어진 엔티티입니다.

2. LEFT JOIN 쿼리 › 편집 창을 클릭합니다

   자식 테이블과 부모 테이블의 모든 컬럼을 고르는 SELECT 문이 나옵니다.

3. WHERE 조건을 채웁니다

   조건 자리는 비워 둔 채로 만들어지므로 실제 조건으로 바꿔 씁니다. 뷰가 필요하면 같은 자리에서 LEFT JOIN 뷰를 고릅니다.

알아 두기

• 쿼리 · 코드는 한 번에 엔티티 하나씩 만듭니다.
• MCP로 연결한 AI 툴에서도 같은 코드를 만들 수 있습니다 → MCP 연동.
