사용설명서

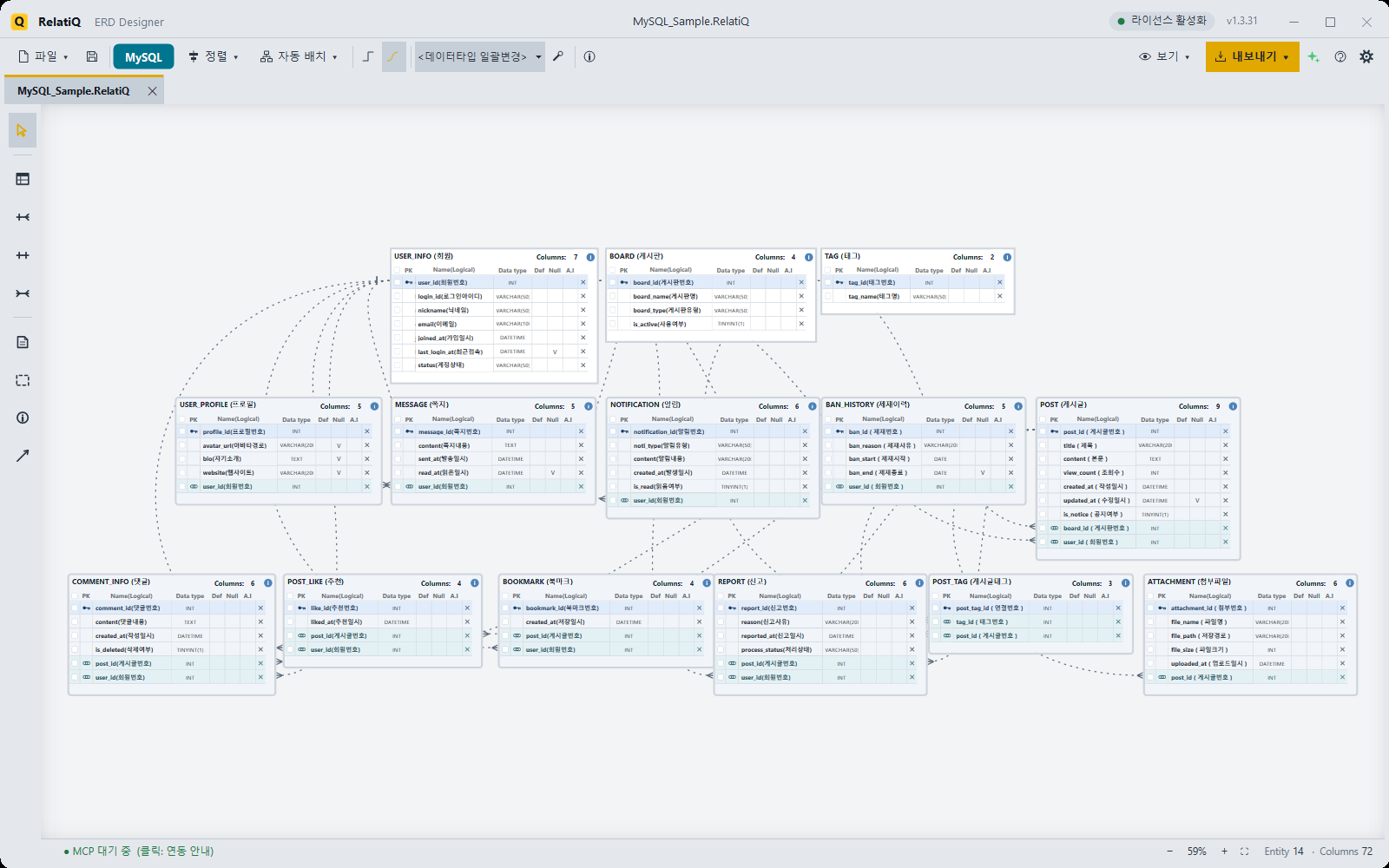

RelatiQ ER Designer는 데이터베이스의 테이블과 관계(ERD)를 화면에 그리고, 그 설계로 DDL 스크립트 · 데이터베이스 · 테이블 정의서 · 이미지 · 코드를 만드는 Windows 프로그램입니다. 처음 사용한다면 아래 "처음 쓰는 분은 이 순서로"를 차례대로 읽어 보세요. 필요한 내용만 찾는다면 왼쪽 목차나 검색을 이용하세요.
처음 쓰는 분은 이 순서로
- 설치하고 실행합니다
설치 파일을 실행하고 프로그램을 시작합니다 → 설치와 첫 실행
- 새 프로젝트를 만듭니다
시작 창에서 데이터베이스 종류를 고르고 새 프로젝트를 만들거나, 저장된 파일을 엽니다 → 프로젝트 시작 창
- 화면 구성을 익힙니다
제목줄, 툴바, 왼쪽 도구막대, 캔버스, 상태바의 역할을 알아봅니다 → 화면 구성
- 테이블을 그립니다
엔티티를 추가하고 컬럼을 입력합니다 → 엔티티(테이블) 편집
- 관계를 잇습니다
부모 테이블에서 자식 테이블로 관계선을 그으면 FK가 자동으로 들어갑니다 → 관계선(FK) 편집
- 산출물을 만듭니다
DDL 스크립트, 테이블 정의서, ERD 이미지를 만듭니다 → DDL 스크립트 · DB에 직접 생성
- 무료판과 정품의 차이를 알아 둡니다
모든 기능을 무료로 쓸 수 있습니다. 차이는 산출물에 남는 표시뿐입니다 → 무료판 · 정품 · 라이선스 등록
이미 있는 데이터베이스가 있다면 리버스 엔지니어링으로 테이블과 관계를 한 번에 가져올 수 있습니다. 말로 설계하고 싶다면 AI 기능과 MCP 연동을 참고하세요.
목차
시작하기
| 항목 | 내용 |
|---|---|
| 설치와 첫 실행 | 필요 사양, 설치, 처음 실행 |
| 프로젝트 시작 창 | 새 프로젝트 · 파일 열기 · 최근 파일 |
| 화면 구성 | 제목줄 · 툴바 · 왼쪽 도구막대 · 프로젝트 탭 · 캔버스 · 상태바 |
| 무료판 · 정품 · 라이선스 등록 | 무료판과 정품의 차이, 주문번호로 등록, 직접 등록 |
ERD 그리기
| 항목 | 내용 |
|---|---|
| 기본 조작 | 선택 · 이동 · 화면 이동 · 확대와 축소 · 저장과 열기 |
| 엔티티(테이블) 편집 | 엔티티 추가, 컬럼 입력, 표시 모드, 자주 쓰는 데이터 타입 |
| 관계선(FK) 편집 | 관계의 종류, 관계선 그리기, 선 모양, 기호 표기 |
| 메모 · 그룹박스 · 프로젝트 정보 · 화살표 | 설명을 붙이고 영역을 묶는 도구 |
| 정렬과 자동 배치 | 선택한 엔티티 정렬, 전체 자동 배치, 겹침 풀기 |
| 보기 | 표시 모드 · 미니뷰 · 테마 · 캔버스 배경 |
산출물과 가져오기
| 항목 | 내용 |
|---|---|
| DDL 스크립트 · DB에 직접 생성 | 테이블 생성 스크립트 만들기, 데이터베이스에 바로 실행 |
| 테이블 정의서 | 테이블 명세를 엑셀 · PDF로 저장 |
| ERD 이미지 · 쿼리/코드 생성 | 다이어그램을 이미지로, 엔티티를 쿼리와 클래스 코드로 |
| 리버스 엔지니어링 | 기존 데이터베이스를 읽어 ERD로 |
AI와 연동
설정과 그 밖
| 항목 | 내용 |
|---|---|
| 환경설정 · 도움말 · 언어 | 기본값, AI 설정, 익명 사용 통계, 화면 언어 |
| 단축키 | 단축키 전체 목록 |
| 자주 묻는 질문 · 문제 해결 | 자주 묻는 질문, 문제 해결, 파일과 폴더 |
